Модернизация газоанализатора водорода на АЭС Темелин

Во время планового отключения второго энергоблока АЭС Темелин наша компания в рамках проекта «E077 – Усовершенствование газоанализаторов 1 (2) HP08» завершила полную модернизацию газоанализатора водорода 2HP08. При этом анализаторы чистоты водорода в генераторе были заменены на новый тип анализаторов – CALDOS 27, которые производит компания ABB (АББ) и принцип действия которых основан на использовании зависимости теплопроводности анализируемой газовой смеси от содержания в ней водорода. Были также дополнительно установлены новые каталитические датчики для измерения утечки водорода.

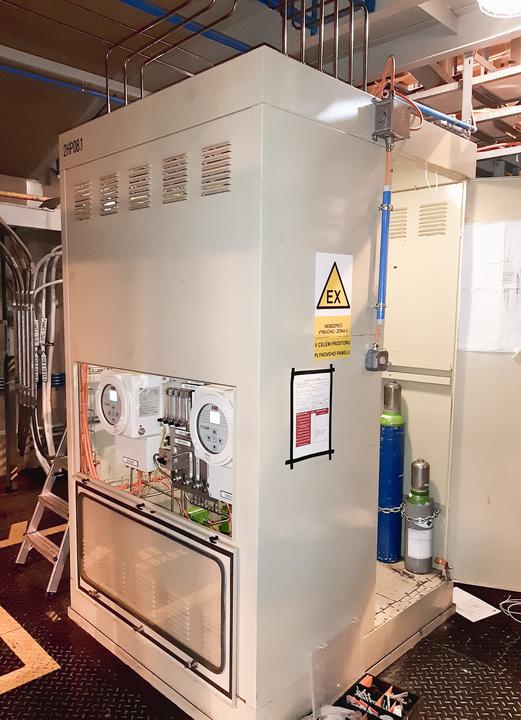

При модернизации газоанализатора водорода мы также полностью заменили имеющиеся кабельные трассы, служащие для привода образцов водорода от генератора и состоявшие из медных проводов, на девять новых кабельных трасс, состоящих из проводов, сделанных из нержавеющей стали. При этом старая аппаратура и элементы внутри газоанализатора 2HP08 были заменены на новые, отвечащие требованиям безопасности работы оборудования во взрывоопасной атмосфере (маркировка EX). Кроме этого, мы провели модернизацию существующего оборудования 2JQ02 путем замены анализирующего блока системы измерения концентрации водорода в машинном отделении на новый тип анализирующего блока - Touchpoint Plus, который производит фирма Honeywell. Эта замена позволила дополнить систему измерения концентрации водорода совершенно новыми способами измерения. Одновременно была приведена в надлежащее соотвествие связь с системой управления высшего уровня - PCS. Все вышеописанные работы по модернизации оборудования мы смогли провести в очень ограниченный срок – во время отключения 2GO19.
